之前我們講過傳統的污染土壤修復系統差別我共同點，在最后我們說道了這幾種系統的缺點，今天鄭州德森針對這種缺點，提供一種可以快速均勻地加熱污染土壤，熱脫附效果好，且節能環保的污染土壤修復系統。
一種污染土壤修復系統，包括通過管路依次相連通的熱脫附裝置、濾芯吸附裝置、風機、填料塔和指示罐；所述熱脫附裝置包括爐腔、燃氣加熱組件、位于所述爐腔側壁的進風閥和位于所述爐腔內的熱管；所述爐腔的頂部通過管路與濾芯吸附裝置相連通；
所述熱管有多根，熱管的一端貼合在爐腔的底面，另一端向上延伸至爐腔的中上部；所述燃氣加熱組件用于加熱所述爐腔的底面；所述指示罐內設有吸附指示劑，所述指示罐的頂部設有排氣管。
上述熱管豎直呈螺旋狀設置。 上述填料塔內的填料為多孔不銹鋼波紋板，所述濾芯吸附裝置內設有多層高分子復合材料制成的濾芯。
上述填料塔內還設有循環噴淋組件，所述循環噴淋組件包括噴淋頭和液泵，所述噴淋頭設于填料塔內的頂部，所述液泵的出液口通過管道與噴淋頭相連通，所述液泵的進液口與填料塔的底部相連通；所述填料塔的底部儲存有有機物吸附溶液，所述填料塔進氣的管路伸入填料塔內且位于有機物吸附溶液的液面以下。
上述指示罐進氣的管路伸入指示罐內且位于吸附指示劑內；所述指示罐的側面開設有觀察窗。上述排氣管的頂端位于整個污染土壤修復系統的最高處。
上述熱脫附裝置還包括進風管和位于所述爐腔內的攪拌機構和網板框架；所述攪拌機構包括中空轉軸和固定連接在所述中空轉軸上的中空攪拌槳，所述中空轉軸豎直設置且兩端分別與所述爐腔的頂部和底部轉動連接，所述中空轉軸和中空攪拌槳的內腔形成連通的風道，所述進風管與所述風道相連通，所述中空轉軸和中空攪拌槳上均設有通風口；所述網板框架與爐腔的內壁固定連接且位于所述爐腔的內壁與攪拌機構之間，所述熱管固定連接在所述網板框架上；所述進風管位于所述爐腔的下方，所述燃氣加熱組件用于加熱所述進風管，所述進風管上設有閥門。
上述燃氣加熱組件包括燃燒器、燃氣混合器、燃氣管、燃氣閥、空氣管和空氣閥；所述燃氣管和空氣管分別與燃氣混合器的兩個進氣口相連通，所述燃氣混合器的出氣口與所述燃燒器相連通，所述燃氣管上設有燃氣閥，所述空氣管上設有空氣閥。
上述熱脫附裝置和濾芯吸附裝置之間的管路上還設有空氣熱交換器；所述空氣熱交換器的出氣口通過氣泵與所述空氣管相連通。
上述污染土壤修復系統還包括中央控制器和設于所述爐腔內的溫度傳感器；所述溫度傳感器的信號輸出端與所述中央控制器相連，所述中央控制器用于控制所述風機的開關狀態和風量大小以及空氣閥、進風閥和燃氣閥的開關狀態和開關程度。
上述污染土壤修復系統還包括設于所述排氣管內的氣體檢測傳感器，所述氣體檢測傳感器的信號輸出端與所述中央控制器相連。
2、節能環保的污染土壤修復系統具有積極的效果：
(1 )本發明的污染土壤修復系統通過熱脫附裝置對污染土壤進行加熱 ,使污染土壤中的有機污染物揮發 , 風機及附加設備配合，可以使得熱脫附裝置的爐腔內形成負壓，降低有機污染物的沸點，使得有機污染物更容易揮發 ,熱管作為導熱介質使得污染土壤的加熱更加快速均勻。本發明的污染土壤修復系統中的熱脫附裝置體積較大，熱脫附效果好，效率高，適用于污染土壤的大批量處理。
（2）本發明的污染土壤修復系統采用空氣熱交換器對從熱脫附裝置出來的尾氣進行冷卻，使得有機污染物冷凝，從而可以被吸附處理干凈，空氣熱交換器，產生的熱空氣用于與燃氣混合，節能環保。
（3）本發明的污染土壤修復系統的尾氣處理沒有采用燃燒尾氣的方法，而是濾芯吸附裝置、噴淋填料塔、指示罐等依次進行吸附處理，多層過濾，排放的氣體清潔無污染，指示罐可以對尾氣的排放進行指示，最后的排氣管中設置傳感器可以對尾氣的排放進行監測，達到雙保險的效果，有效地防止了二次污染。
（4）本發明的污染土壤修復系統采用中央控制器可以對污染土壤的加熱過程和尾氣處理過程進行自動化的監控，智能化程度高。
3、節能環保的污染土壤修復系統結構示意圖

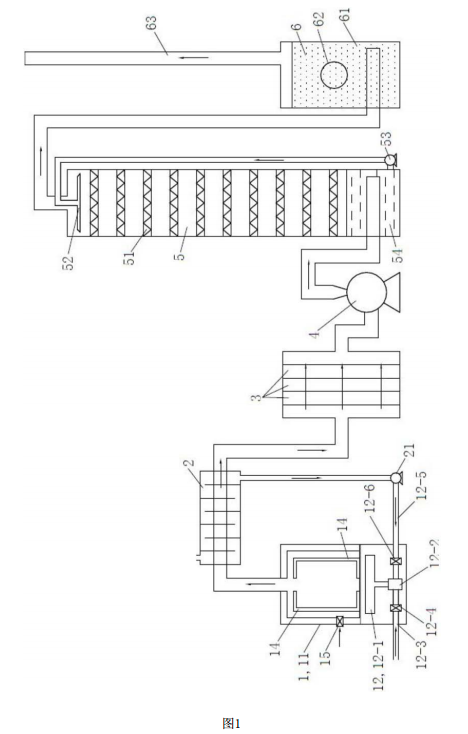

圖1是實施例1的污染土壤修復系統的結構示意圖。

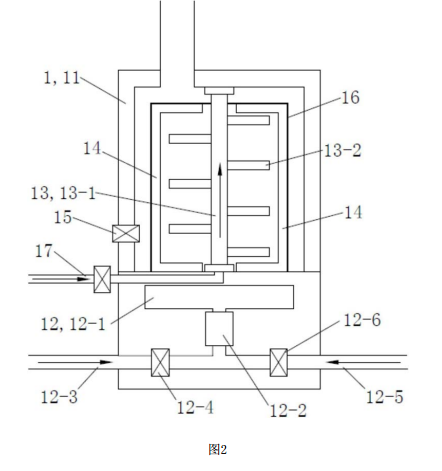

圖2是實施例2的污染土壤修復系統的熱脫附裝置的結構示意圖。
熱脫附裝置1，爐腔11，燃氣加熱組件12，燃燒器12-1，燃氣混合器12-2，燃氣管12-3，燃氣閥12-4，空氣管12-5，空氣閥12-6，攪拌機構13，中空轉軸13-1，中空攪拌槳13-2，熱管14，進風閥15，網板框架16，進風管17，空氣熱交換器2，氣泵21，濾芯吸附裝置3，風機4，填料塔5，波紋板51，噴淋頭52，液泵53，有機物吸附溶液54，指示罐6，吸附指示劑61，觀察窗62，排氣管63。
