上一篇我們講了污染土壤破碎混合修復裝置的技術原理，這一篇，我們根據結構圖來詳細說明污染土壤破碎混合修復裝置的工作原理和結構原理

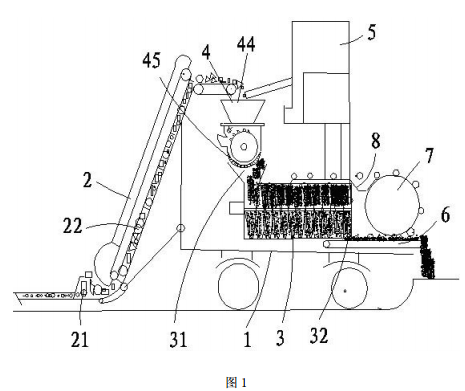

  　　圖 1 是污染土壤破碎混合修復裝置的結構示意圖。

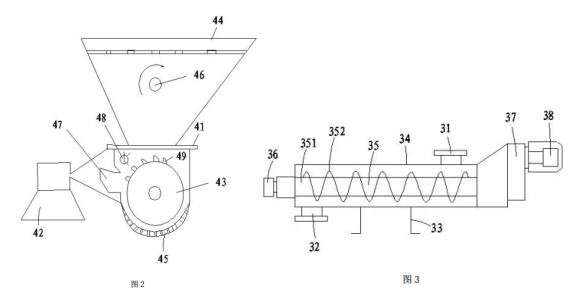

  　　圖 2 是污染土壤破碎混合修復裝置的破碎裝置的結構示意圖。

  　　圖 3 是本實用新型中物料攪拌輸送裝置的結構示意圖。

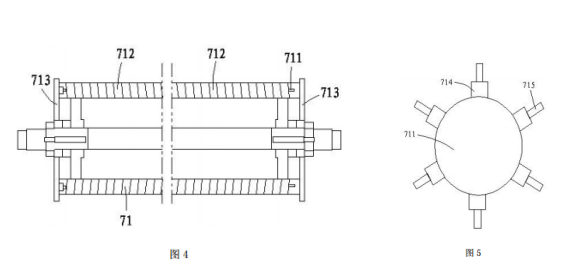

  　　圖 4 是本污染土壤破碎混合修復裝置中磁分離裝置的結構示意圖。

  　　圖 5 是本實用新型中磁分離裝置的局部示意圖。



  　　1、結構原理

  　　請參閱圖1至圖5所示，一種污染土壤破碎混合修復裝置，包括一車體1，所述車體1 上依次設置有土壤輸送裝置 2 和物料攪拌輸送裝置 3 ；所述物料攪拌輸送裝置 3 的進料斗31 上設置有一破碎裝置 4，所述土壤輸送裝置 2 包括 ：切土鏟 21、第一輸送機 22 和物料提升裝置 23，所述切土鏟 21 尾端下部設置所述第一輸送機 22，所述物料提升裝置 23 與切土鏟 21 連接，且物料提升裝置 23 位于第一輸送機 22 上 ；所述破碎裝置 4 包括 ：一外殼 41 和第一電機 42，所述外殼 41 內設置有一銑刀輥 43，該外殼 41 上設有進料斗 44，外殼 41 下方設置有格柵孔篩網出口 45 ；所述進料斗 44 內設置有一破拱葉槳 46，該外殼 41 側壁設有一大石塊出料口 47，所述大石塊出料口 47 和銑刀輥 43 之間設置有一壓土器 48，且壓土器 48布置在進料斗 44 前壁的下邊位置，壓土器 48 的旋向和銑刀輥 43 的旋向相反 ；所述銑刀輥43 上均勻分布有復數個銑刀 49 ；所述第一電機 42 驅動銑刀輥 43、破拱葉槳 46、壓土器 48工作 ；所述第一輸送機 22 的末端位于筒體 41 的入料口 44 上，所述物料攪拌輸送裝置 3 的進料斗 31 位于所述第一出料口 45 下方，所述車體 1 上架設有一吸附劑投放料斗 5，且該吸附劑投放料斗 5 位于進料斗 44 的上方 ；所述物料攪拌輸送裝置 3 的出料口 32 下架設有一第二輸送機 6，所述第二輸送機 6 上設置有一磁分離裝置 7 ；所述磁分離裝置 7 與物料攪拌輸送裝置 3 的滾筒殼體之間架設有一吸附劑回收料斗 8。

  　　其中，在本實用新型中，所述物料攪拌輸送裝置 3 包括機架 33、滾筒殼體 34、螺旋體 35、速度檢測器 36、減速機 37、第二電機 38、進料斗 31 以及出料口 32，所述機架 33 設置于車體 1 上，且支撐滾筒殼體 34，所述螺旋體 35 設于滾筒殼體 34 內，所述速度檢測器 36 連接螺旋體 35 一端，所述減速機 37 連接螺旋體 35 另一端，所述第二電機 38 連接減速機 37，所述進料斗 31 設于滾筒殼體 34 的一端，滾筒殼體 34 的另一端開設所述出料口 32。所述螺旋體 35 包括主軸 351 和螺旋葉片 352，所述主軸 351 架設在滾筒殼體 34 內，所述螺旋葉片352 套設于主軸 351 上 ；所述螺旋體 35 的兩兩帶狀螺旋葉片 352 之間設置有攪拌棒（未圖示）。這樣使得土壤和吸附劑攪拌更加均勻，且不會堵塞住滾筒殼體 34，提高了攪拌效率。

  　　在本實用新型中，所述磁分離裝置 7 包括磁輥體 71 和用于支撐磁輥體 71 的支撐架（未圖示），所述磁輥體 71 由磁筒 711 和裝在磁筒 711 上的若干個磁圈 712 構成，所述磁筒 711 的兩端設有法蘭 713，所述的磁圈 712 裝在兩個法蘭 713 之間，相鄰磁圈 712 之間的磁力面極性相同 ；所述磁筒 711 圓周外表面上間隔設有復數根擋條 714，所述擋條 714 向上延伸有復數個攪拌棍 715。

  　　2、工作原理如下 ：

  　　土壤輸送裝置 2 工作時由于車輛的前進而使土壤進入切土鏟 21，土壤再經由第一輸送機 22 向切土鏟 21 后部傳送，減少了土壤的運動阻力，避免或減少了物料堆積的情況，物料提升裝置 23 將土壤進行上升輸送，可以實現將土壤表層 100-300mm 的土壤連續傳送到車輛內部的破碎裝置 4，破碎裝置 4 對土壤進行破碎后置于物料攪拌輸送裝置 3，所述破碎裝置 4 包括 ：一外殼 41 和第一電機 42，所述外殼 41 內設置有一銑刀輥 43，該外殼 41 上設有進料斗 44，外殼 41 下方設置有格柵孔篩網出口 45 ；所述進料斗 44 內設置有一破拱葉槳46，該外殼 41 側壁設有一大石塊出料口 47，所述大石塊出料口 47 和銑刀輥 43 之間設置有一壓土器 48，所述銑刀輥 43 上均勻分布有復數個銑刀 49 ；其能對含石塊的土壤進行破碎，通過銑刀輥 43 和壓土器 48 的作用能對石塊進行排放。同時吸附劑投放料斗 5 投放吸附劑，吸附劑以一定的速率進入物料攪拌輸送裝置 3，吸附劑和破碎的土壤二者以一定的比例均勻的進入物物料攪拌輸送裝置 3 進行攪拌，磁性吸附劑和土壤在物料攪拌輸送裝置 3 中邊攪拌混合邊向車輛尾部輸送，最終在物料攪拌輸送裝置 3 的尾部落入一第二輸送機 6 上，第二輸送機6的上方是一磁分離裝置7，當混有磁性吸附劑的土壤經第二輸送機6送過本體下部時，金屬制的攪拌棍 715 可對混合物料進行翻動，使粘結在一起的土壤與吸附劑進一步分離，便于磁輥體 71 對磁性吸附劑的磁吸附，提高分選效率。當行使吸附劑的投放操作時，磁輥體 71 不起作用，混合均勻的吸附劑和土壤經過第二輸送機 6 輸送到車輛尾部后，直接進入地上，填充被挖走的部分土壤，使土層恢復到原來的高度。當行使吸附劑的回收操作時，啟動磁輥體71，磁輥體71以一定的轉速旋轉，混有吸附劑的土壤通過第二輸送機6輸送傳送到磁筒 711 的下方，磁性吸附劑被吸在磁輥體 71 上，磁輥體 71 旋轉到高位后卸料到吸附劑回收料斗 8 內，從而完成修復重金屬及有機物污染土壤。
