伴隨著我國經濟的高速發展，環境污染問題也日漸突出，尤其是一些工業生產活動中由于操作或管理不當導致大量有機污染物排放進入周邊土壤中，造成嚴重的環境污染，對人類健康帶來極大的危害風險。因此，迫切需要研發更多土壤修復技術及其設備，以高效去除土壤中的有機污染物質，提升土壤環境質量。

　　土壤淋洗-化學氧化修復工藝是一種常用方法，該項技術是以淋洗劑作為載體將污染土壤中的有害物質帶出，再對帶有污染物的水進行氧化降解處理；其涉及的修復設備一般分為土壤淋洗和化學氧化修復兩部分。其中，在化學氧化修復單元，已有技術設備的工作原理主要是泵入過氧化氫、高錳酸鉀或過硫酸鈉等常用氧化劑與有機污染物相互反應。專利CN 103433274A提出利用臭氧作為氧化劑去除水中有機污染物，但是盡管臭氧具有強氧化性，其自身卻不能有效氧化分解某些有機物（例如聚乙烯醇等）。有研究表明，將臭氧與微納米氣泡技術聯用能夠促使污水中難降解有機污染物向無機物的快速轉化，因此，集成了臭氧氧化和微納米氣泡發生裝置的土壤淋洗-化學氧化修復系統可能帶來對有機污染土壤的高修復效率。

　　同時，現有的土壤淋洗修復-化學氧化修復工藝（如專利CN 102172614A）往往需要對污染土壤進行挖出/運輸，易于造成有害物質的揮發，危害操作人員的人體健康，并引起大氣的二次污染。而且，淋洗修復工藝流程一般都是需要通過一套土壤淋洗設備和一個或多個污水處理設備的聯用來實現，淋洗后的污水還需要配合泥水分離裝置進行工作，如在專利CN 203448391U中公開的一種污染土壤原位修復系統，其需要單獨設置沉淀池以實現溶液的固液分離，這將增加占地面積和基建費用，進而提高土壤修復處理的成本。如果能夠構建原位土壤淋洗修復系統，既能減少化學氧化劑及輔助劑的用量，又可以提高氧化劑的氧化能力，同時還實現土壤淋洗設備、污水處理設備與泥水分離設備的一體化，有助于提高修復效率，避免二次污染，降低能耗與運行/維護費用。

　　為了解決上述技術問題，本實用新型所提供了一種有機物污染土壤原位淋洗修復設備，避免在修復過程中移動土壤，實現在原位徹底修復污染土壤，避免土壤中的污染物對空氣造成二次污染。

　　一、為了達到上述目的，本實用新型所采用的技術方案是，一種有機物污染土壤原位淋洗修復設備，包括：

　　筒體，具有一容納污染土壤的腔體，筒體壁設有一進土口和一出土口，

　　土壤淋洗單元，包括一加壓泵、噴淋管和淋洗噴頭，淋洗噴頭設置于筒體內的腔體底部，加壓泵輸出端連接有一進液管，進液管與噴淋管連通，噴淋管與淋洗噴頭連通，

　　土壤修復單元，包括一微納米氣泡發生單元和臭氧池，該微納米氣泡發生單元的氣泡水出口與臭氧池進口連通，所述臭氧池的出口經管道與加壓泵的輸入口連通，三相分離單元，設置于筒體內頂部，包括一集氣區和一沉淀區，該沉淀區底部開設有回流縫，沉淀區頂部兩側設有廊道，所述廊道通過輸液管道與臭氧池進液口連通，集氣區設置于沉淀區旁位于廊道下方，該集氣區具有出氣口。集氣區和沉淀區配合回流縫實現氣、液、固三相分離。

　　更進一步的，還包括廢氣處理裝置，所述廢氣處理裝置經過一輸氣管與集氣區的出氣口連通。設置廢氣處理裝置凈化廢氣，避免二次污染。

　　更進一步的，所述輸氣管上還設有第一控制閥。設置第一控制閥用于控制輸氣管內的氣體導通或阻斷。

　　進一步的，所述進液管上設有第二控制閥。設置第二控制閥用于控制進液管內的液體導通或阻斷。

　　進一步的，還包括淋洗液補充池，所述淋洗液補充池與一補充液泵連接，補充液泵與臭氧池連接。設計淋洗液補充池，并配合補充液泵，能夠快速有效為臭氧池中補充淋洗液。

　　進一步的，所述筒體內部腔體為密閉容腔。

　　二、本實用新型通過采用上述技術方案，與現有技術相比，具有如下優點：

　　1 .本實用新型設計了一個自循環的污染土壤原位淋洗修復設備，不需要移動土壤，在設備內部即可實現土壤的有效清洗。

　　2 .本實用新型通過設計一三相分離單元，無需設置沉淀池，使得整個設備結構簡化，降低設計成本，大大簡化了土壤修復工藝及修復成本。

　　3 . 本實用新型設計了土壤修復單元，包括一微納米氣泡發生單元和臭氧池，通過微納米氣泡發生單元產生大量微納米氣泡水，輸入臭氧池，微納米氣泡破裂時釋放大量的羥基自由基，使臭氧的氧化能力增強，并且增大臭氧在水中的溶解量和停留時間，提高臭氧使用效率，將有機污染物高效降解氧化成無機物。

　　4 .本實用新型的筒體內部腔體設計為密閉腔體，使得整個土壤修復中的反應過程均密閉，揮發出的有害氣體在三相分單元進行分離及收集，并通入污染氣體處理裝置進行統一處理，因此不會造成氣態有機污染物的散逸，能夠有效避免二次污染。

　　5 . 本實用新型設計巧妙合理，各部件之間配合完美，操作簡單，土壤修復周期短，修復成本低，有利于促進有機污染土壤修復的產業化進程。

　　三、附圖說明

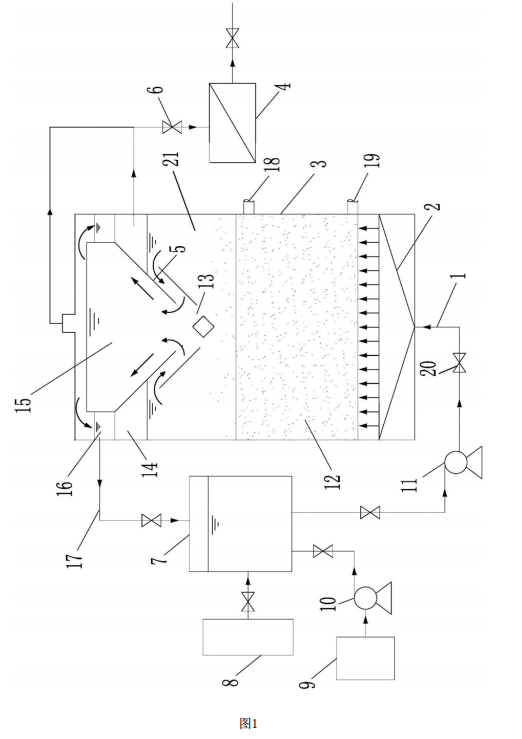

　　圖1是有機物污染土壤原位淋洗修復設備的結構示意圖。

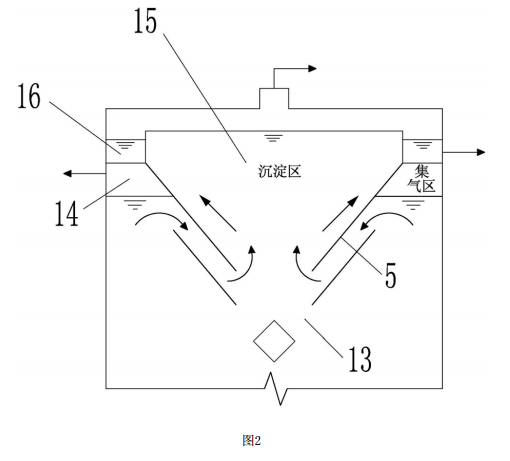

　　圖2是三相分離單元的結構示意圖。

　　1 .噴淋管，2 .淋洗噴頭，3 .筒體，4 .污染氣體處理裝置，5 .三相分離單元，6 .控制閥，7 .臭氧池，8 .微納米氣泡發生單元，9 .淋洗液補充池，10 .補充泵，11 .加壓泵，12 .污染土壤，13 .回流縫，14 .集氣區，15 .沉淀區，16 .廊道，17 .輸液管道，18 .進土管，19 .排土管，20 .控制閥，21 .腔體
